Введение
Ленточные ножи– ключевой инструмент в промышленной резке, используемый в производстве, мебельной, текстильной и упаковочной отрасли. Однако для достижения идеального результата важно выбрать правильный тип полотна. Гладкие и зубчатые ленточные ножи имеют разные характеристики, и их применение зависит от типа материала, чистоты реза и особенностей производственного процесса.
Мы подробно разберем разницу между этими типами полотен, их преимущества и ограничения, а также дадим рекомендации по выбору оптимального инструмента для вашего бизнеса.
Мы подробно разберем разницу между этими типами полотен, их преимущества и ограничения, а также дадим рекомендации по выбору оптимального инструмента для вашего бизнеса.
1. Введение: что такое TPI и почему это критично в 2025 году
Что такое TPI?
TPI — это сокращение от английского "Teeth Per Inch", что означает «количество зубьев на дюйм» длины полотна. Этот параметр является одним из основных при подборе ленточной пилы для любых производственных задач.
Каждый дюйм полотна содержит определенное количество зубьев, и это число прямо влияет на поведение пилы в работе:
Таким образом, TPI — это не формальность в характеристиках, а ключ к производительности и качеству обработки.
Каждый дюйм полотна содержит определенное количество зубьев, и это число прямо влияет на поведение пилы в работе:
- как быстро она будет резать,
- насколько чистой получится кромка,
- как долго прослужит полотно без поломок.
Таким образом, TPI — это не формальность в характеристиках, а ключ к производительности и качеству обработки.
Почему неправильный выбор TPI приводит к проблемам
Ошибки на этапе подбора TPI оборачиваются серьезными последствиями на производстве:
Пример из практики:
При попытке разрезать стальной профиль толщиной 20 мм полотном с 24 TPI перегрузка зубьев приводит к их скалыванию после первых нескольких резов, полотно выходит из строя досрочно.
- Перегрев полотна — из-за неправильной работы зубьев металл перегревается, а зубья теряют прочность;
- Сколы зубьев — слишком крупный материал на мелком TPI приводит к тому, что зубья не выдерживают нагрузки;
- Рваный рез — крупный шаг на тонком листе создает "рваную" кромку, особенно на легких металлах и пластиках;
- Повреждение заготовки — некорректная работа полотна увеличивает процент брака, особенно при резке дорогих материалов.
Пример из практики:
При попытке разрезать стальной профиль толщиной 20 мм полотном с 24 TPI перегрузка зубьев приводит к их скалыванию после первых нескольких резов, полотно выходит из строя досрочно.
Почему в 2025 году это стало еще важнее
Современные материалы становятся всё более сложными:
Одновременно растут требования к:
В таких условиях правильный подбор TPI становится основой эффективного производства.
Текущие тренды рынка 2025 года включают:
Таким образом, грамотно подобранное ленточное полотно с правильным TPI позволяет:
Больше информации о типах полотен — в разделе ленточные пилы для резки металла и дерева.
- Высоколегированные стали.
- Композитные сплавы.
- Заказы с разнородной толщиной заготовок в одной партии.
Одновременно растут требования к:
- чистоте реза,
- скорости обработки,
- сроку службы оснастки.
В таких условиях правильный подбор TPI становится основой эффективного производства.
Текущие тренды рынка 2025 года включают:
- Активный переход на биметаллические полотна с переменным шагом зуба (Variable TPI), например, 7/11, 5/8 TPI, для универсальной резки;
- Широкое использование отечественных полотен высокого качества, например, продукции Sigmatec, которая успешно конкурирует с импортными аналогами по цене и надёжности.
Таким образом, грамотно подобранное ленточное полотно с правильным TPI позволяет:
- увеличить производительность,
- сократить износ оборудования,
- повысить качество конечного продукта.
Больше информации о типах полотен — в разделе ленточные пилы для резки металла и дерева.
2. Как шаг зуба влияет на резку
Правильный выбор TPI — это не просто вопрос соответствия толщины материала шагу зуба. Это целая система, где каждый параметр влияет на остальные: скорость подачи, качество реза, устойчивость полотна к нагрузкам, эффективность отвода стружки.
Что происходит при разном TPI
Мелкий шаг зуба (18–24 TPI):
Однако, у мелкого шага есть и недостатки:
Крупный шаг зуба (3–6 TPI):
Крупный шаг незаменим при:
Недостатки крупного шага:
Вывод: оптимальный выбор шага зуба — это баланс между желаемой скоростью работы, качеством реза и характеристиками обрабатываемого материала.
- Зубья находятся близко друг к другу;
- При резке тонких материалов каждый зуб снимает минимальное количество стружки;
- В результате получается аккуратный, чистый рез с минимальными заусенцами;
- Снижается вероятность деформации материала.
Однако, у мелкого шага есть и недостатки:
- Скорость резки ниже, чем у крупного шага, поскольку требуется больше времени на удаление стружки;
- При работе с толстыми материалами мелкий зуб может забиваться стружкой, увеличивая трение и перегрев.
Крупный шаг зуба (3–6 TPI):
- Зубья реже расположены друг к другу;
- За один проход каждый зуб снимает больше материала;
- Скорость резки возрастает, уменьшается сопротивление резу.
Крупный шаг незаменим при:
- Резке толстых труб, профилей, массивных заготовок из металла;
- Раскрое твердых пород древесины;
- Работе с материалами, образующими крупную стружку.
Недостатки крупного шага:
- При резке тонких материалов возможно появление "рваной" кромки;
- Более агрессивная подача требует тщательного контроля.
Вывод: оптимальный выбор шага зуба — это баланс между желаемой скоростью работы, качеством реза и характеристиками обрабатываемого материала.
Почему важно учитывать не только материал, но и толщину
Многие мастера ошибочно ориентируются только на тип материала — металл, дерево или пластик. На самом деле гораздо важнее толщина заготовки:
Практическое правило:
Минимум три зуба должны одновременно находиться в контакте с заготовкой. Иначе возможны провалы в материале или ускоренное разрушение зубьев.
- Для тонких листов (до 3 мм) требуется мелкий шаг — иначе зубья будут "рвать" материал;
- Для толстостенных профилей, бруса или массивных блоков нужен крупный шаг, чтобы избежать перегрева и ускорить съем стружки.
Практическое правило:
Минимум три зуба должны одновременно находиться в контакте с заготовкой. Иначе возможны провалы в материале или ускоренное разрушение зубьев.
Влияние скорости подачи и охлаждения
Даже идеально подобранный TPI не спасет ситуацию, если:
При неправильной подаче:
Для стабильной и долговечной работы ленточной пилы критически важно соблюдать:
- скорость подачи материала слишком высокая,
- отсутствует или неправильно работает система охлаждения.
При неправильной подаче:
- Мелкий шаг начнет "забивать" стружку между зубьями;
- Крупный шаг при чрезмерной подаче вызовет вибрации и неравномерный износ полотна.
Для стабильной и долговечной работы ленточной пилы критически важно соблюдать:
- Рекомендованные параметры скорости подачи;
- Постоянное охлаждение зоны реза, особенно при резке металлов.
3. Подбор TPI под материал: таблица 2025
Выбор правильного TPI зависит не только от материала, но и от его толщины.
Чем толще заготовка, тем реже должны быть расположены зубья на полотне — это обеспечивает эффективный отвод стружки и снижает тепловую нагрузку на зубья.
Базовый принцип подбора TPI:
Чем толще заготовка, тем реже должны быть расположены зубья на полотне — это обеспечивает эффективный отвод стружки и снижает тепловую нагрузку на зубья.
Базовый принцип подбора TPI:
- Для тонких материалов используют полотна с мелким шагом (больше зубьев на дюйм);
- Для толстых заготовок подходят полотна с крупным шагом (меньше зубьев на дюйм).
Универсальная таблица рекомендаций TPI 2025 года
Особые случаи применения:
- При обработке профилей переменной толщины (например, перфорированных труб) рекомендуется использовать полотна с переменным шагом зуба (Variable TPI). Они автоматически адаптируются к изменяющейся нагрузке, снижают вибрацию и продлевают срок службы инструмента;
- При резке крупных заготовок из высоколегированной стали важно подбирать крупный шаг с минимальной нагрузкой на зубья, а также использовать специальные режимы охлаждения;
- Для древесины и мягких материалов следует выбирать полотна с широкими впадинами между зубьями, чтобы быстро удалять крупные стружки и опилки.
Практическое правило "Три зуба в материале"
Чтобы предотвратить поломку зубьев и получить качественный рез, минимум три зуба должны одновременно находиться в контакте с заготовкой.
Пример расчета:
Нарушение этого правила приводит к тому, что нагрузка на каждый зуб становится слишком высокой, появляются сколы, перегрев и преждевременный износ полотна.
Пример расчета:
- Лист толщиной 4 мм — используется полотно с 18 TPI (шаг между зубьями ≈ 1,4 мм), значит на 4 мм будет приходиться почти 3 зуба;
- Балка толщиной 50 мм — применяется полотно с 4 TPI (шаг ≈ 6 мм), 50/6 ≈ 8 зубьев в материале одновременно — оптимально.
Нарушение этого правила приводит к тому, что нагрузка на каждый зуб становится слишком высокой, появляются сколы, перегрев и преждевременный износ полотна.
Как выбирать TPI, если материал нестандартный?
Если заготовка:

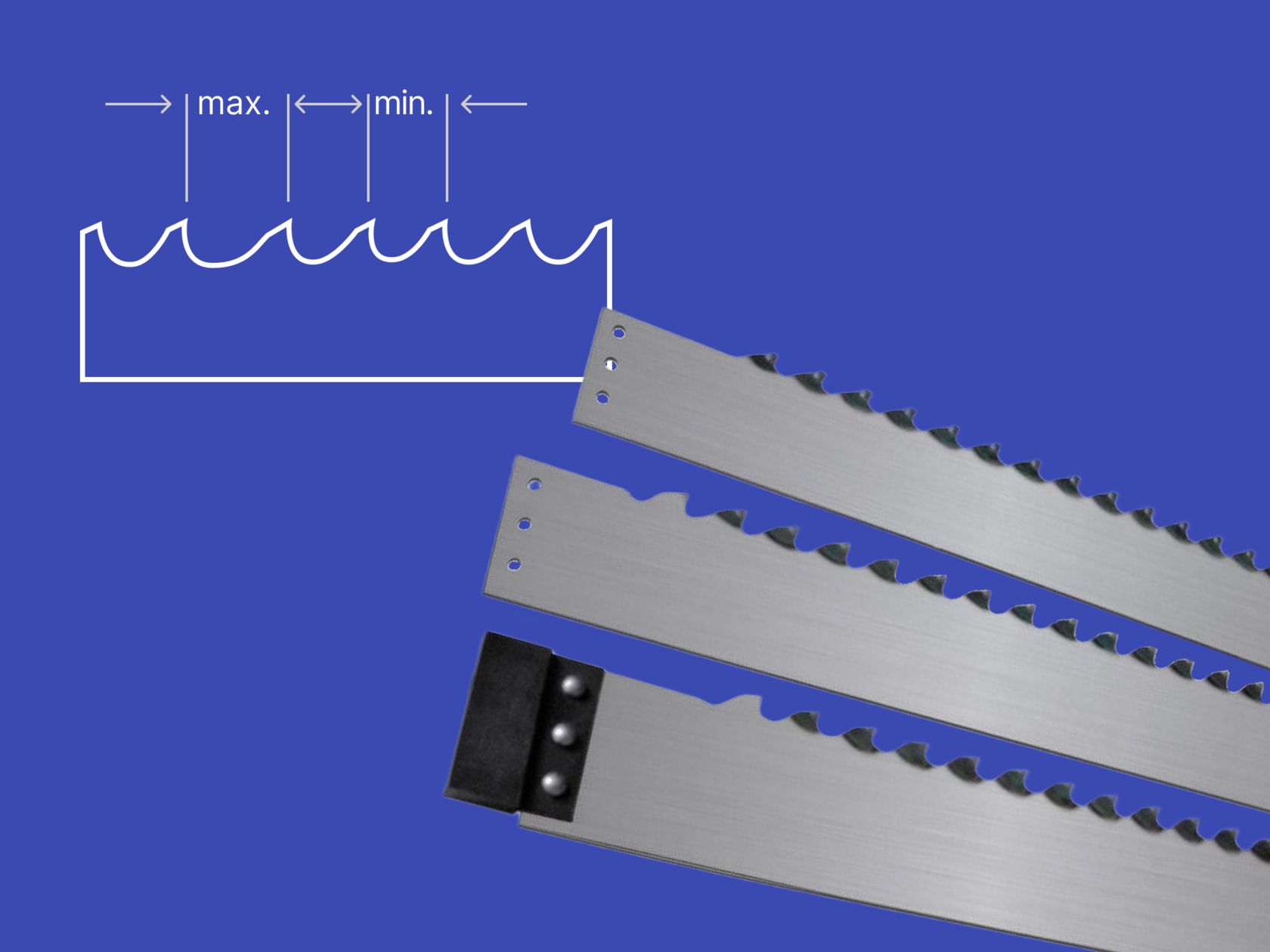

лучше выбирать полотна с переменным шагом зуба — Variable TPI, которые сглаживают нагрузки и повышают стабильность работы.
Примеры маркировки переменного шага:
- состоит из нескольких слоев с разной плотностью,
- имеет переменную толщину по длине реза,
- или предполагает работу с разными материалами в одном проекте,
лучше выбирать полотна с переменным шагом зуба — Variable TPI, которые сглаживают нагрузки и повышают стабильность работы.
Примеры маркировки переменного шага:
- 7/11 TPI — для труб и профилей средней толщины;
- 5/8 TPI — для массивной стали и сплавов.
4. ТОП-3 ошибки при выборе TPI
Неверный подбор шага зуба (TPI) — одна из самых распространенных причин преждевременного выхода ленточных полотен из строя. Ошибки на этом этапе ведут не только к потере инструмента, но и к дополнительным затратам на переделку бракованных изделий, простою оборудования и увеличению себестоимости резки.
- Рассмотрим три основные ошибки, которые чаще всего допускают операторы и технологи на производстве.
Ошибка 1: Мелкий TPI на толстом материале
Суть ошибки:
Использование полотен с мелким шагом зубьев (18–24 TPI) для резки толстостенных заготовок или массивных профилей.
Что происходит в процессе:
Последствия:
Как избежать:
Использование полотен с мелким шагом зубьев (18–24 TPI) для резки толстостенных заготовок или массивных профилей.
Что происходит в процессе:
- Каждый зуб срезает слишком маленький объем материала;
- Увеличивается трение между зубьями и поверхностью заготовки;
- Происходит быстрое накопление тепла в зоне реза.
Последствия:
- Перегрев полотна;
- Потеря прочности зубьев, появление микротрещин;
- Скалывание зубьев и разрыв полотна;
- Снижение точности резки, появление деформаций на заготовке.
Как избежать:
- Для толстых материалов использовать полотна с крупным шагом: 4–6 TPI.
- Настраивать подачу так, чтобы избежать чрезмерного давления на зубья.
Ошибка 2: Крупный TPI на тонком материале
Суть ошибки:
Использование полотен с редким шагом зубьев (3–6 TPI) для резки тонких листов, трубок или пластиковых панелей.
Что происходит в процессе:
Последствия:
Как избежать:
Использование полотен с редким шагом зубьев (3–6 TPI) для резки тонких листов, трубок или пластиковых панелей.
Что происходит в процессе:
- Зубья захватывают материал слишком агрессивно;
- Между зубьями образуются пустоты, которые провоцируют рывки;
- Поверхность реза подвергается разрыву, появляются сколы и заусенцы.
Последствия:
- Некачественный, "рваный" рез;
- Порча заготовки, особенно при работе с мягкими металлами или тонкостенными профилями;
- Повышенная вибрация в процессе резки, увеличивающая риск поломки полотна.
Как избежать:
- При резке тонких материалов выбирать полотна с мелким TPI: 18–24;
- Увеличить стабильность подачи и правильно зафиксировать заготовку для минимизации вибраций.
Ошибка 3: Игнорирование режима подачи материала
Суть ошибки:
Независимо от правильно выбранного TPI, неправильная скорость подачи материала разрушает полотно.
Что происходит в процессе:
Последствия:
Как избежать:
Независимо от правильно выбранного TPI, неправильная скорость подачи материала разрушает полотно.
Что происходит в процессе:
- При слишком высокой скорости подачи зубья не успевают качественно врезаться в материал, срываются, перегреваются;
- При слишком низкой скорости материал нагревается в зоне реза, стружка не успевает удаляться из межзубного пространства.
Последствия:
- Перегрев полотна и образование микротрещин на зубьях;
- Износ полотна в зоне спинки;
- Появление "застреваний" в материале и неравномерного реза.
Как избежать:
- Настроить скорость подачи в соответствии с рекомендациями для конкретного материала и полотна;
- Контролировать состояние стружки: сухая стружка и синеватый цвет указывают на перегрев, правильная стружка должна быть слегка теплая и без обугливания.
5. Практические примеры применения TPI
- Теория выбора шага зуба (TPI) будет действительно полезной только тогда, когда её можно применить на практике. Разберем конкретные ситуации, с которыми сталкиваются операторы, технологи и мастера на реальных производствах.
Пример 1. Резка профильной трубы толщиной 5 мм
Задача:
Ровный, чистый рез профильной трубы из углеродистой стали, стенка 5 мм.
Решение:
Для толщины в диапазоне 3–10 мм рекомендуется использовать полотно с шагом зуба 10–14 TPI.
Почему именно так:
Практический совет:
Ровный, чистый рез профильной трубы из углеродистой стали, стенка 5 мм.
Решение:
Для толщины в диапазоне 3–10 мм рекомендуется использовать полотно с шагом зуба 10–14 TPI.
Почему именно так:
- Шаг 10–14 TPI обеспечивает достаточное количество зубьев в контакте с тонкой стенкой трубы, предотвращая рывки и разрушение заготовки;
- Мелкий, но не слишком частый зуб позволяет эффективно удалять металлическую стружку.
Практический совет:
- Лучше выбирать полотно с переменным шагом (например, 10/14 TPI), чтобы избежать вибраций на участках с переменной толщиной, например на швах труб.
Пример 2. Распил массива дубовой доски толщиной 100 мм
Задача:
Быстро и чисто распилить дубовую доску большого сечения.
Решение:
Для древесины толщиной более 50 мм оптимально использовать полотно с крупным шагом зуба — 3–6 TPI.
Почему именно так:
Практический совет:
Быстро и чисто распилить дубовую доску большого сечения.
Решение:
Для древесины толщиной более 50 мм оптимально использовать полотно с крупным шагом зуба — 3–6 TPI.
Почему именно так:
- Крупный зуб эффективно захватывает большое количество опилок и удаляет их из зоны реза;
- Меньше риск перегрева полотна, поскольку древесина выделяет много стружки;
- Чистый рез обеспечивается хорошим отводом отходов и минимизацией трения.
Практический совет:
- Для твердых пород древесины, таких как дуб, стоит выбирать полотна с усиленным зубом и возможностью переточки.
Пример 3. Резка алюминиевого листа толщиной 2 мм
Задача:
Ровный срез без заусенцев на листовом алюминии.
Решение:
Оптимально использовать полотно с мелким шагом зуба — 18–24 TPI.
Почему именно так:
Практический совет:
Ровный срез без заусенцев на листовом алюминии.
Решение:
Оптимально использовать полотно с мелким шагом зуба — 18–24 TPI.
Почему именно так:
- Высокое количество зубьев обеспечивает чистую кромку без деформаций;
- Мелкий зуб минимизирует риск застревания в мягком металле;
- При правильной скорости подачи достигается отличный визуальный результат без последующей обработки.
Практический совет:
- Обязательно применять охлаждение при резке алюминия — это предотвращает налипание материала на зубья полотна.
Пример 4. Резка трубы из нержавеющей стали толщиной 8 мм
Задача:
Резка нержавеющей стали без перегрева и сколов зубьев.
Решение:
Для труб диаметром 8 мм подходит полотно с переменным шагом зуба 8/12 TPI или 6/10 TPI.
Почему именно так:
Практический совет:
Резка нержавеющей стали без перегрева и сколов зубьев.
Решение:
Для труб диаметром 8 мм подходит полотно с переменным шагом зуба 8/12 TPI или 6/10 TPI.
Почему именно так:
- Переменный шаг зубьев компенсирует возможные вибрации и изменения толщины стенок при резке нержавейки;
- Способствует равномерному распределению нагрузки на зубья.
Практический совет:
- При работе с нержавейкой важно обеспечить обильную смазку зоны реза, чтобы предотвратить перегрев и сохранить кромку полотна.
Вывод
Практическое применение знаний о TPI позволяет:
- Продлить срок службы ленточного полотна;
- Повысить качество реза;
- Снизить затраты на расходные материалы и последующую обработку изделий.
- При подборе полотна важно ориентироваться не только на материал, но и на реальную рабочую задачу: требуемую скорость, качество кромки и возможности оборудования.
6.Как не ошибиться при выборе шага зуба TPI
Выбор правильного шага зуба ленточного полотна — это основа эффективной и экономичной работы на производстве.
Ошибки на этом этапе приводят к поломке инструмента, браку продукции, увеличению затрат на ремонт и закупку нового оборудования.
Ошибки на этом этапе приводят к поломке инструмента, браку продукции, увеличению затрат на ремонт и закупку нового оборудования.
Что нужно помнить при подборе TPI:
1.Ориентируйтесь на толщину материала, а не только на его вид.
Правильный TPI зависит прежде всего от толщины заготовки, а затем уже от её материала. Например, для тонкой стали и тонкого алюминия будут использоваться разные режимы резки, но близкие по TPI полотна;
2.Поддерживайте правило трёх зубьев в материале.
Минимум три зуба должны одновременно находиться в контакте с заготовкой для стабильного и качественного реза;
3.Выбирайте полотна с переменным шагом зуба для нестабильных заготовок.
Переменный TPI помогает справляться с вибрациями, изменениями толщины и сложной геометрией материала;
4.Не забывайте о правильной скорости подачи и охлаждении.
Даже самое лучшее полотно будет быстро изнашиваться при неправильной подаче материала или отсутствии эффективного охлаждения зоны реза;
5.Анализируйте поведение полотна в процессе работы.
Если появляется перегрев, синяя стружка, шум или вибрации — это признаки неправильного подбора режима резки или ошибки в выборе TPI.
Правильный TPI зависит прежде всего от толщины заготовки, а затем уже от её материала. Например, для тонкой стали и тонкого алюминия будут использоваться разные режимы резки, но близкие по TPI полотна;
2.Поддерживайте правило трёх зубьев в материале.
Минимум три зуба должны одновременно находиться в контакте с заготовкой для стабильного и качественного реза;
3.Выбирайте полотна с переменным шагом зуба для нестабильных заготовок.
Переменный TPI помогает справляться с вибрациями, изменениями толщины и сложной геометрией материала;
4.Не забывайте о правильной скорости подачи и охлаждении.
Даже самое лучшее полотно будет быстро изнашиваться при неправильной подаче материала или отсутствии эффективного охлаждения зоны реза;
5.Анализируйте поведение полотна в процессе работы.
Если появляется перегрев, синяя стружка, шум или вибрации — это признаки неправильного подбора режима резки или ошибки в выборе TPI.
Почему правильный выбор TPI — это вложение в стабильность производства
- Снижение брака продукции за счёт качественного реза;
- Увеличение срока службы полотен и экономия на их закупке;
- Снижение затрат на обслуживание оборудования;
- Повышение скорости обработки заказов без потери качества.
Компетентный подход к подбору ленточных полотен позволяет добиться значительного увеличения эффективности производства, особенно в условиях высоких требований к качеству и точности.
Практический совет
Если вы сомневаетесь в выборе полотна, стоит обратиться к специалистам, которые помогут подобрать оптимальное решение с учетом:
В каталоге ленточных пил для резки металла и дерева вы можете подобрать полотно под любую производственную задачу.
- характеристик заготовки,
- требований к качеству реза,
- возможностей вашего оборудования.
В каталоге ленточных пил для резки металла и дерева вы можете подобрать полотно под любую производственную задачу.
